در محاسبات سازههای صنعتی، بار مرده سقف یکی از پارامترهای اصلی در تعیین تناژ اسکلت فلزی است. استفاده از ساندویچ پانل سقفی به دلیل وزن سبک و مقاومت مکانیکی بالا، نهتنها بار وارده بر ستونها و فونداسیون را کاهش میدهد، بلکه با ایجاد یک پوسته یکپارچه و عایق، هزینههای سرمایش و گرمایش سوله را مدیریت میکند. در این گزارش فنی، پارامترهای ابعادی، ساختاری و قیمتی این محصول بررسی میشود.
ساندویچ پانل سقفی چیست؟
ساندویچ پانل سقفی یک متریال مرکب ساختمانی است که از همنشینی دو لایه ورق فولادی فرمدهی شده و یک هسته عایق پلیاورتان تشکیل شده است. تفاوت بنیادی این محصول با سایر مصالح پوششی، در “عملکرد کامپوزیتی” آن است؛ به این معنی که چسبندگی فوقالعاده قوی بین فوم و ورق باعث میشود این سه جزء به صورت یک واحد یکپارچه عمل کنند.
از نظر هندسی، ویژگی متمایزکننده این ساندویچ پانلها وجود گامهای بلند شادولاین در ورق رویی است. این برجستگیها صرفاً جنبه ظاهری ندارند، بلکه با افزایش ممان اینرسی مقطع، مقاومت خمشی پنل را بهطور چشمگیری بالا میبرند. این طراحی هوشمندانه باعث میشود سقف نهایی بتواند بدون نیاز به زیرسازیهای سنگین و پرلینها، بارهای زنده نظیر انباشت برف سنگین، فشار باد و حتی تردد محدود پرسنل تعمیرات را بدون تغییر شکل تحمل کند و همزمان با هدایت سریع آب باران، آببندی کامل سازه را تضمین نماید. برای مطالعهی بیشتر: آشنایی با انواع ساندویچ پانل
بررسی مشخصات فنی و ابعاد ساندویچ پانل سقفی
مهندسان محاسب برای طراحی پرلینها و زیرسازی سقف، نیاز به دانستن دقیق ابعاد ساندویچ پانل سقفی دارند. این محصول در خط تولید پیوسته کبیرپانل با عرض استاندارد تولید میشود، اما طول آن بر اساس سفارش مشتری و محدودیتهای حملونقل قابل برش است.
عرض مفید پانل نکتهای حیاتی در برآورد متراژ است؛ چرا که بخشی از عرض پانل صرف همپوشانی با پانل مجاور میشود و سطح پوششی ایجاد نمیکند. ضخامت هسته پلیاورتان نیز بسته به کاربری (سردخانه یا سوله معمولی) و اقلیم منطقه تعیین میگردد. همچنین وزن ساندویچ پانل سقفی بسته به ضخامت ورقهای طرفین (معمولاً بین ۰.۴ تا ۰.۷ میلیمتر) و دانسیته فوم متغیر است.
جدول مشخصات فنی ساندویچ پانل سقفی کبیر
مشخصه فنی
مقادیر استاندارد
عرض کل
۱۰۷ سانتیمتر
عرض مفید
۱۰۰ سانتیمتر
ضخامت فوم عایق
۳ الی ۱۵ سانتیمتر
نوع فوم عایق
پلیاورتان تزریقی با دانسیته ۴۰
جنس ورقها

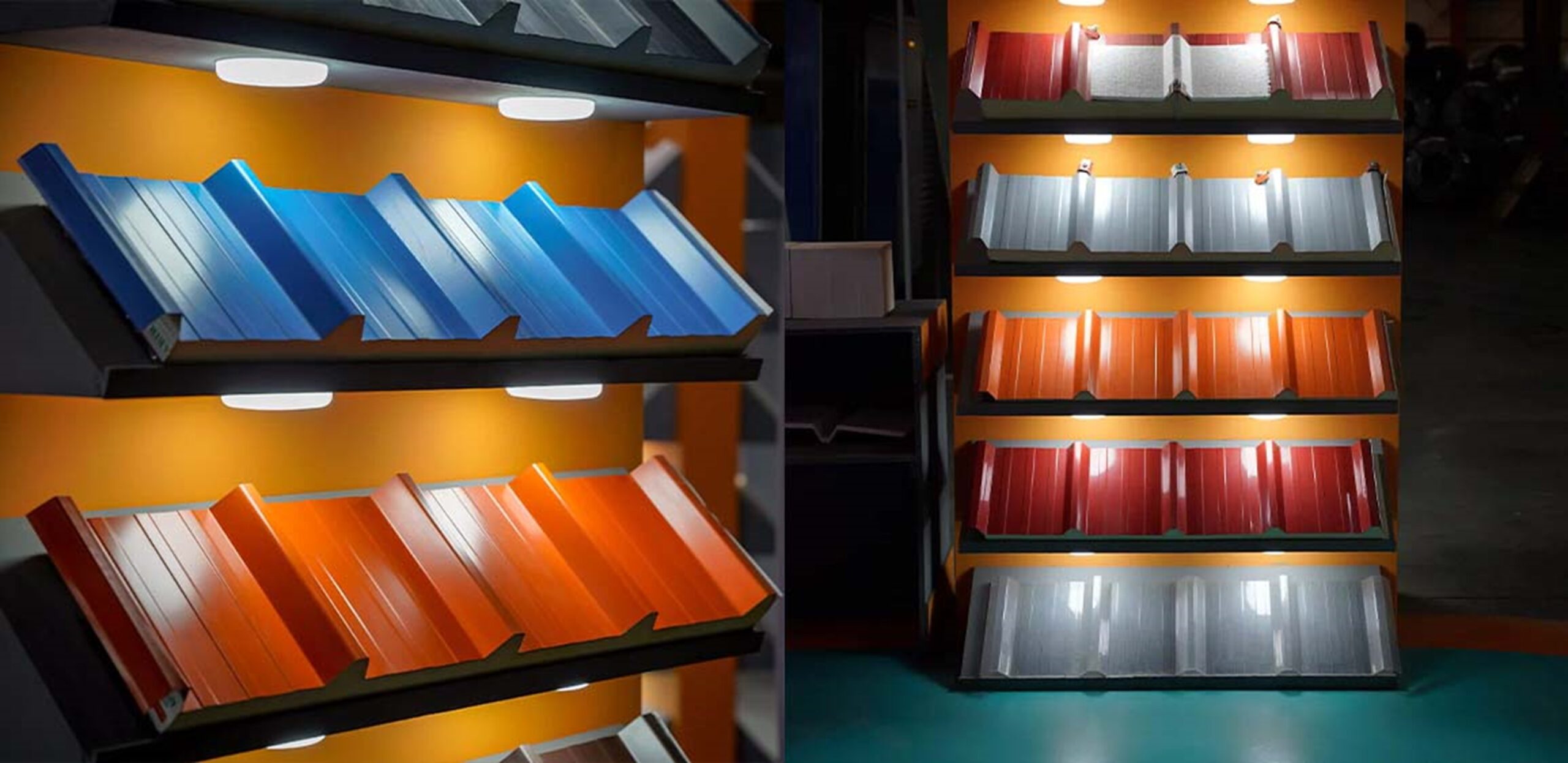

گالوانیزه، آلوزینک، آلومینیوم
طرح ورق رو
شادولاین ذوزنقهای ۵ گام
مزایای فنی ساندویچ پانل سقفی نسبت به مصالح سنتی

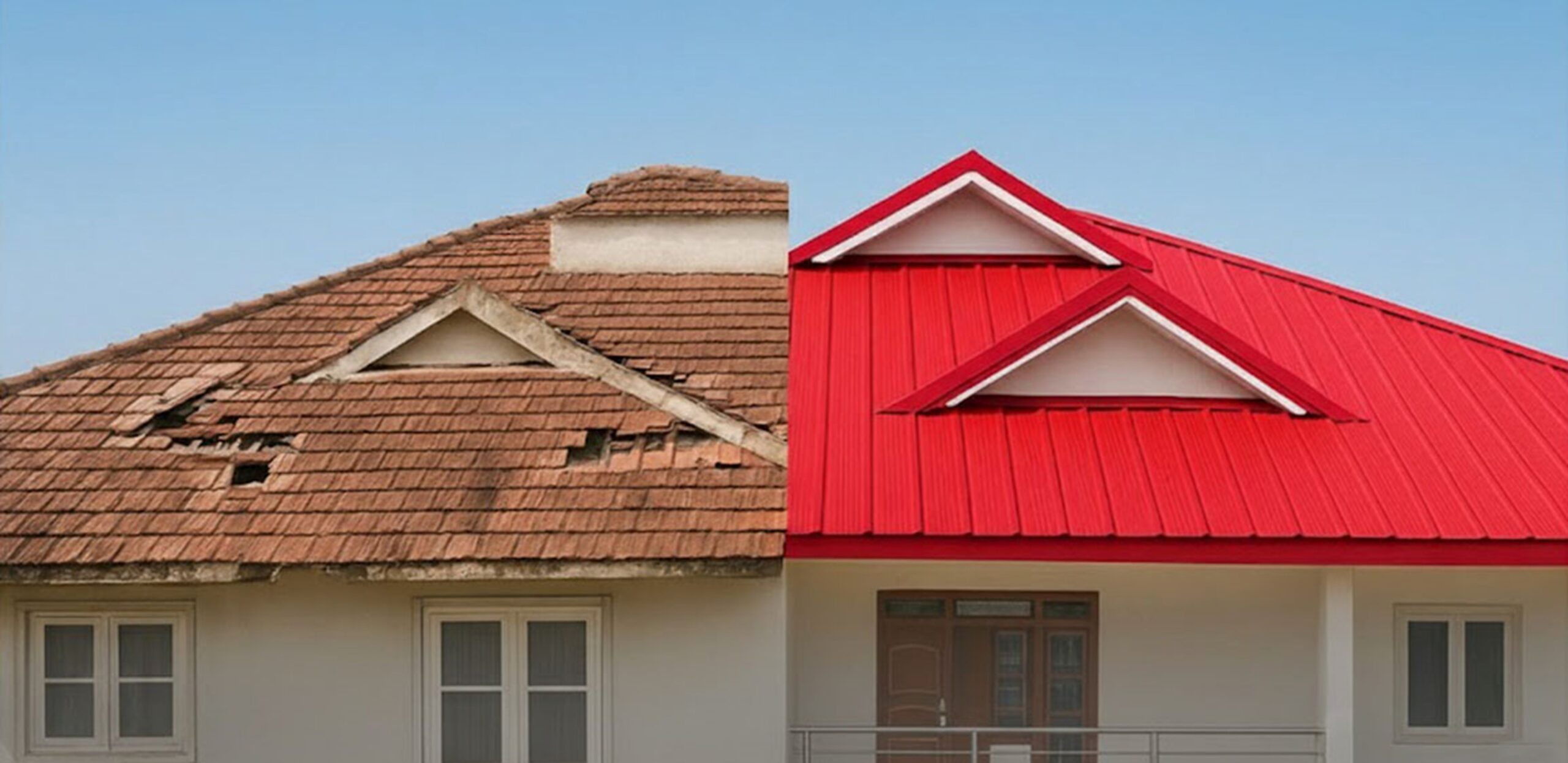

چرا مهندسان عمران، ساندویچ پانل را جایگزین سیستمهای سنتی (ورق و پشم شیشه) کردهاند؟ پاسخ در ۵ مزیت کلیدی زیر نهفته است:
۱. عایق حرارتی قدرتمند (کاهش هزینههای انرژی)
۲. کاهش بار مرده ساختمان (مقاومت در برابر زلزله)
۳. سرعت اجرای بالا (بازگشت سریع سرمایه)
۴. آببندی صددرصد و مقاومت در برابر خوردگی
۵. بهداشت و قابلیت شستشو
کاربرد ساندویچ پانل سقفی در صنایع مختلف
دامنه استفاده از این متریال به دلیل سرعت اجرا و خواص عایقبندی، فراتر از سولههای صنعتی رفته است. در پروژههای مدرن، مهندسان از ساندویچ پانل سقفی کبیر برای کاربریهای زیر استفاده میکنند:

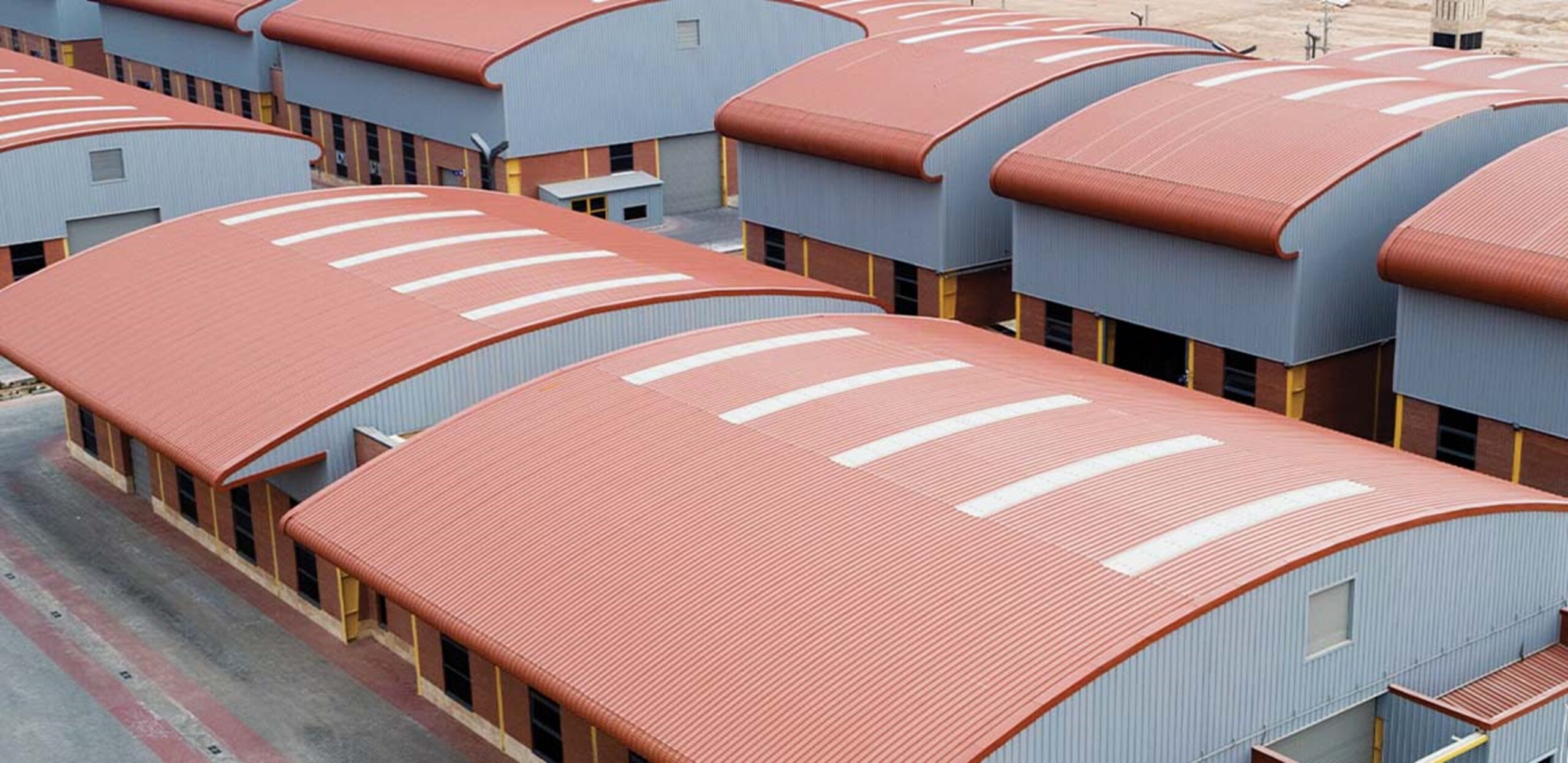

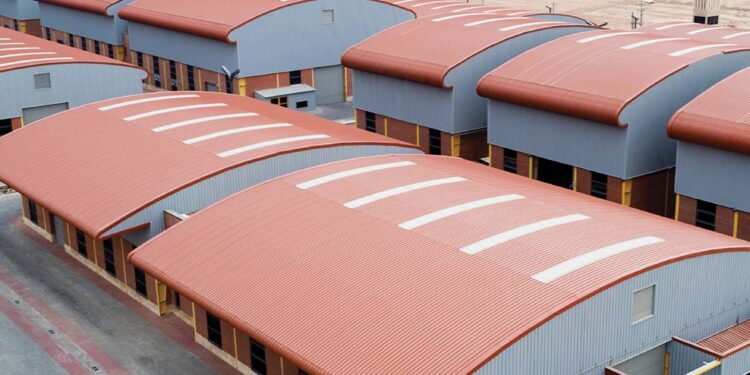

• سولههای صنعتی و تولیدی: پوشش سقف کارخانجات برای کنترل دمای خط تولید و جلوگیری از تعریق سقف.
• صنایع کشاورزی و دامپروری: ساخت سقف مرغداریها، سالنهای پرورش قارچ و دامداریهای مکانیزه که نیاز به شستشوی مداوم و بهداشت بالا دارند.
• سردخانهها و صنایع برودتی: استفاده از پانلهای با ضخامت ۱۰ سانتیمتر به بالا برای ساخت سردخانههای زیر صفر و بالای صفر جهت حفظ برودت.

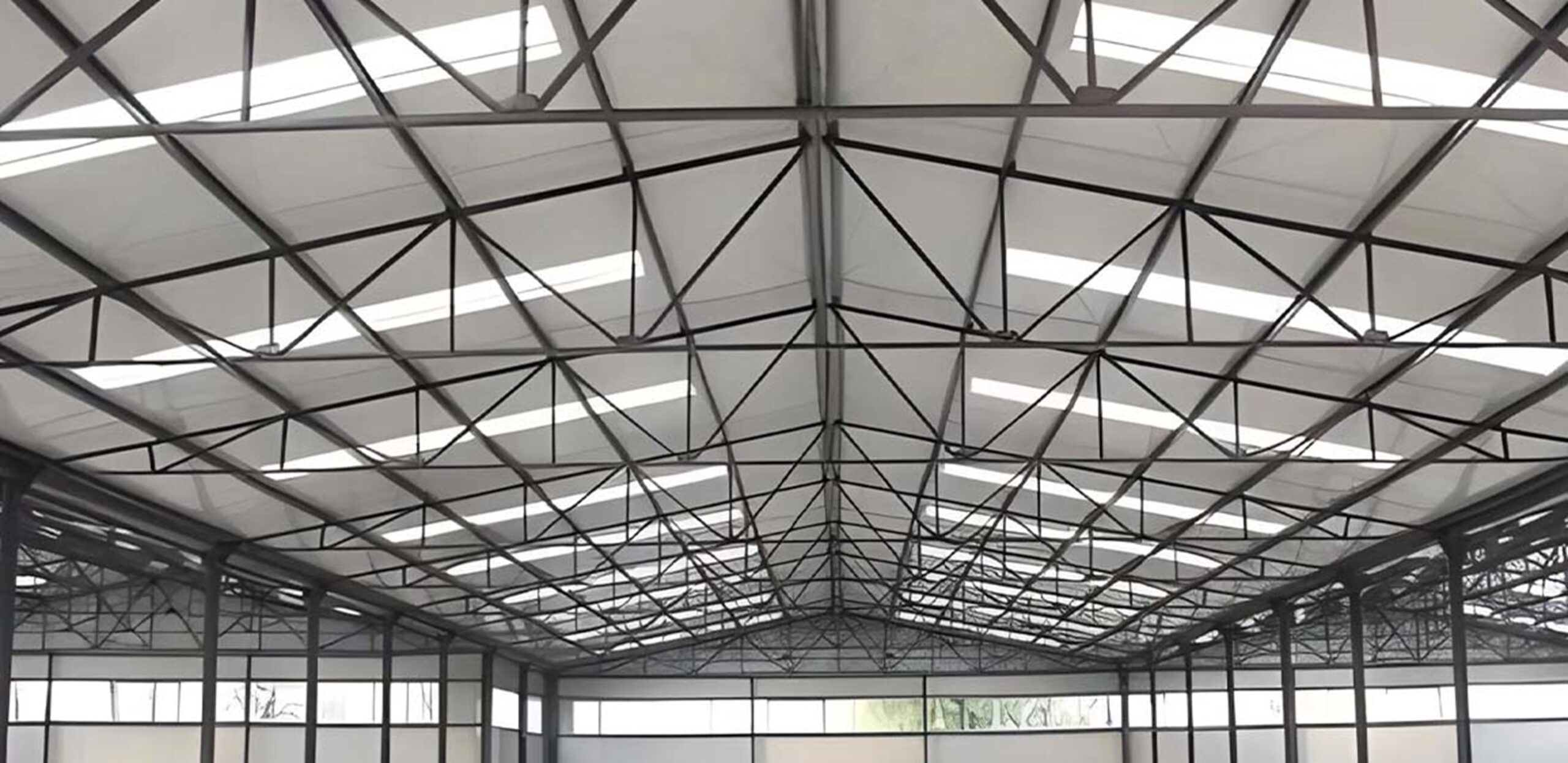

• سالنهای ورزشی و تجمعی: پوشش دهانههای بزرگ بدون نیاز به ستونهای متعدد، به دلیل وزن سبک پانل.
• سازههای پیشساخته و ویلایی: ساخت سقف ویلاهای مدرن، کانکسها و کمپهای کارگاهی در مناطق صعبالعبور.
اهمیت همپوشانی و آببندی در سقف سوله
بزرگترین چالش در اجرای ساندویچ پانل سقفی، جلوگیری از نفوذ آب باران و رطوبت به داخل سازه است. طراحی لبههای طولی پانلهای کبیرپانل بهگونهای است که یک اورلپ یا همپوشانی دقیق بین دو شیت ایجاد میشود.
در هنگام نصب ساندویچ پانل سقفی، ورق گامدار پانل جدید روی گام خالی پانل قبلی قرار میگیرد و پیچ سرمته دقیقاً روی قله گام بسته میشود. این روش باعث میشود که آب باران هرگز فرصت نفوذ به درز اتصال را پیدا نکند. استفاده از چسبهای پلیاورتان یا نوارهای درزگیر در محل همپوشانی، آببندی سقف را حتی در شرایط جوی طوفانی تضمین میکند.
خرید ساندویچ پانل سقفی به تنهایی برای تکمیل پروژه کافی نیست. برای پوشش درزها و هدایت آب، نیاز به متعلقاتی دارید که باید همزمان با پانل سفارش داده شوند:
1. فلاشینگ تاج: در بالاترین نقطه سقف، برای پوشاندن درز بین دو سقف و جلوگیری از نفوذ آب استفاده میشود.
2. آبرو: در پایینترین نقطه شیب برای جمعآوری و هدایت آب باران نصب میشود.
3. فلاشینگ زیرتاج و نما: برای پوشاندن فومهای عایق که در لبهها دیده میشوند و جلوگیری از خورده شدن فوم توسط پرندگان یا عوامل جوی استفاده میشود.
عوامل موثر بر قیمت ساندویچ پانل سقفی
در بازار مصالح ساختمانی، قیمت هر متر مربع ساندویچ پانل سقفی تابعی از قیمت روز مواد اولیه پتروشیمی و نرخ جهانی فلزات است. ضخامت و جنس ورقهای بهکاررفته بیشترین سهم را در قیمت نهایی دارند؛ برای مثال ورق آلوزینک به دلیل مقاومت بالاتر در برابر خوردگی، قیمت بیشتری نسبت به گالوانیزه دارد.
فاکتور بعدی دانسیته و ضخامت فوم پلیاورتان است. برخی تولیدکنندگان متفرقه ممکن است با کاهش دانسیته فوم یا استفاده از ورقهای نازک غیر استاندارد، قیمت پایینتری ارائه دهند، اما این کار به شدت مقاومت سازه را کاهش میدهد. در بحث خرید ساندویچ پانل سقفی، توجه کنید که استفاده از پانلهای دست دوم برای سقف به هیچ عنوان توصیه نمیشود، زیرا سوراخهای پیچ قبلی و تغییر شکل گامها، آببندی مجدد را غیرممکن کرده و هزینههای تعمیرات سنگینی را تحمیل میکند.
چرا ساندویچ پانل سقفی کبیر؟
تفاوت اصلی در خط تولید و فرمولاسیون مواد اولیه نهفته است. شرکت کبیرپانل با استقرار پیشرفتهترین خطوط تولید پیوسته اروپایی، فرآیند تزریق فوم و شکلدهی ورق را بهصورت کاملاً رباتیک و بدون دخالت دست انجام میدهد. این تکنولوژی به این معناست که در تمام طول و عرض پانل، دانسیته فوم دقیقاً عدد استاندارد ۴۰ کیلوگرم بر متر مکعب است و هیچ نقطه ضعف یا حباب هوایی در ساختار عایق وجود ندارد. این یکنواختی، برخلاف تولیدات دستی یا کارگاهی، ضریب انتقال حرارت را در تمام سطح سقف ثابت نگه میدارد.
علاوه بر این، واحد مهندسی فروش کبیرپانل امکان سفارشیسازی کامل محصول را فراهم کرده است؛ از تولید با طول دقیق دلخواه (جهت به حداقل رساندن پرت پروژه) تا امکان سفارش فومهای کندسوز B2 و PIR برای پروژههای حساس به آتشسوزی و تولید ساندویچ پانل با رنگ های سفارشی. تمام این پروسه تحت نظارت دقیق آزمایشگاه کنترل کیفیت کارخانه انجام میشود تا محصول نهایی، دقیقاً منطبق با اسپک فنی و تاییدیههای مورد نیاز دستگاه نظارت پروژه باشد.
سوالات متداول عرض مفید ساندویچ پانل سقفی چقدر است؟
عرض تولیدی دستگاه معمولاً ۱۰۷ سانتیمتر است، اما پس از نصب و همپوشانی لبهها، عرض پوششدهی مفید دقیقاً ۱۰۰ سانتیمتر (یک متر) خواهد بود. این عدد مبنای محاسبه متراژ مورد نیاز پروژه است.
بهترین نوع ورق برای ساندویچ پانل سقفی کدام است؟
برای مناطق با رطوبت بالا یا محیطهای صنعتی دارای آلایندههای شیمیایی، ورق آلوزینک بهترین گزینه است. اما در محیطهای خشک و معمولی، ورق گالوانیزه گزینهای اقتصادی و مقاوم محسوب میشود.
آیا میتوان روی سقف ساندویچ پانل راه رفت؟
بله، در صورت استفاده از پانلهای استاندارد کبیرپانل با ضخامت ورق و دانسیته مناسب، امکان تردد محدود برای تعمیرات و شستشو وجود دارد. البته توصیه میشود تردد روی مسیر گامها یا محلهایی که زیرسازی وجود دارد انجام شود.
نحوه محاسبه تعداد پیچ برای نصب چگونه است؟
بهطور استاندارد برای هر متر مربع سقف، حدود ۳ تا ۴ عدد پیچ سرمتهدار گالوانیزه واشردار مورد نیاز است. این تعداد بسته به شدت باد منطقه و فاصله پرلینها ممکن است توسط مهندس ناظر افزایش یابد.
سخن پایانی
انتخاب ساندویچ پانل سقفی استاندارد، یک تصمیم استراتژیک برای کاهش بار مرده سازه و بهینهسازی مصرف انرژی در درازمدت است. در این گزارش فنی بررسی کردیم که چگونه ساختار سهلایه با هسته پلیاورتان و طراحی گامدار، ضمن تحمل بارهای وارده، آببندی کامل سقف را تضمین میکند. برای یک خرید مهندسی و موفق، توجه به پارامترهایی نظیر دانسیته فوم، نوع ورق پوششی و رعایت دقیق اصول همپوشانی در نصب ضروری است. کارخانه کبیرپانل با تولید پیوسته و کنترل کیفیت دقیق، محصولی با دوام و استاندارد را برای محافظت از سرمایه شما ارائه میدهد؛ جهت استعلام قیمت روز و دریافت مشاوره محاسباتی با واحد فروش در تماس باشید.
